[250701] 태블로 레이더 차트 만들기

1. 데이터 원본

Cluster Name : 레이더 차트 유형

Mean Tfidf : 레이더차트에서 위치로 활용할 값

Keyword : 레이더 차트 축



2. 레이더 차트 배경 만들기

엑셀로 만들면 됨



3. 레이더 차트 모양 잡기

레이더 차트 모양을 잡기 위한 keyword에 대한 인덱스와 size 함수 생성



먼저, INDEX 함수 생성

계산된 필드 - INDEX() 함수 써주기 - 기본 테이블 계산 - 계산 대상 'keyword' 선택 - 확인

index() 함수 써주기



기본 테이블 계산 - 계산 대상 'keyword' 선택



SIZE 함수 생성

계산된 필드 - SIZE() 함수 써주기 - 기본 테이블 계산 - 계산 대상 'keyword' 선택 - 확인

SIZE() 함수 써주기

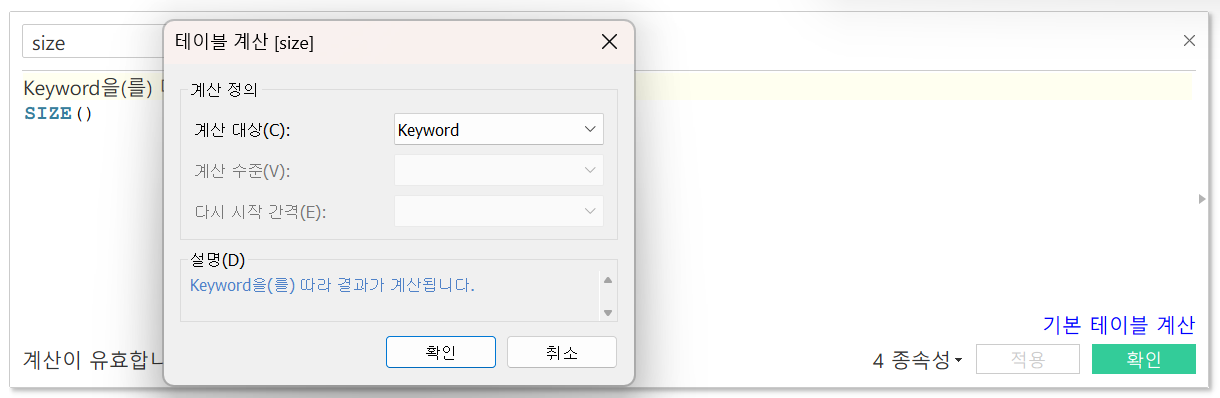

기본 테이블 계산 - 계산 대상 'keyword' 선택



4. 계산된 필드로 X, Y 좌표 생성

x, y 좌표는 삼각함수를 이용해서 계산

x 좌표 식



y 좌표 식



삼각함수를 이용한 좌표 구하는 방법을 설명해보자면



세타 값이 RADIANS(360*~) 인거고, 원의 반지름인 r 값이 MAX([Mean Tfidf])

x, y 좌표 식을 r, x, y로 나타내면

x 좌표는 r * (x/r), y 좌표는 r * (y/r)



5. 레이더 차트 만들기

• 열에 X, 행에 Y
• 마크에서 다각형 선택해주고
• 색상에 Cluster Name, 불투명도 60, 테두리도 회색으로 설정해줌
• 경로에 Kyeword



6. 레이더 차트 배경 이미지 추가

맵 - 배경 이미지 - highlights_clusters (레이더 차트에 사용한 데이터 선택)

맵 - 배경 이미지 - 데이터 선택



배경 이미지 선택

배경 이미지를 넣어주고 X 필드, Y 필드로 레이더 차트에 맞게 위치를 맞쳐주면 된다.



이미지 추가 완료~

이미지가 잘 추가되면 위 사진처럼 뜨고 확인 눌러주면 끝~



근데 나 같은 경우엔 X,Y 필드로 배경 이미지 위치를 맞추는게 어려워서 대시보드에서 부동으로 이미지 넣어준 다음에 레이더 차트 넣어줌 (우리 팀원의 아이디어~)



※ 대시보드에서 이미지 넣어서 레이더 차트 만들기

TIP) 배경 이미지에 그냥 레이더 차트를 맞추기엔 어려우니까 서식으로 기준선을 만들어 준 다음에 맞추면 편하다!



1. 레이더 차트 워크시트에서 서식을 선택



2. 라인 서식에서 '영 기준선'을 선택해줌

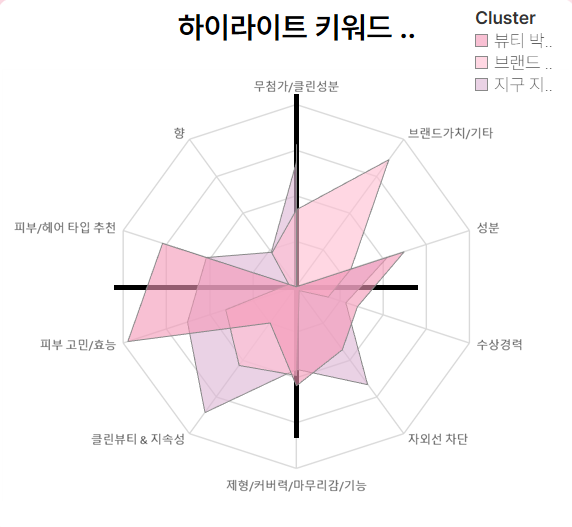

영 기준선 설정



이렇게 기준선으로 가운데를 맞추면 EASY~

잘 맞췄으면 다시 기준선 없애면 끝!



끝~!
